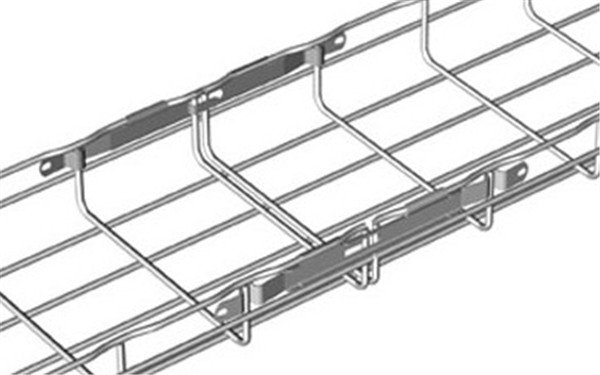

钢质网格电缆桥架

江苏鸿顺电气有限公司为您提供钢质网格电缆桥架的图片、价格、订购等信息,欢迎联系我们!

钢质网格电缆桥架

跨径网桥安装注意事项及要求

1电缆网桥不应与其他管道等设施共用一根柱子(支架)。电缆桥架应选用适当的防腐网进行防腐处理。

2电缆网桥不宜架设在振动大、机械损伤严重的地方。大跨度桥梁立柱的位置高度和跨度应首先满足安全距离。如高压线路应避开地下管线、地下电缆等埋物,桥梁安装高度应满足行车高度(指桥梁对地高度)的要求,桥梁跨度应满足实际跨度的要求。应选择的桥梁高度和桥柱的位置来确定跨度的安装形式。

3对于桥梁柱的地基处理,必须对立柱位置的土体进行现场勘察,尽量避免回填段或软土地基。如果不能避免,必须将深基坑开挖到原来的地质硬土上,然后将三重土(黄土)和石灰(砂)加入少量的水并均匀混合,然后铺设150毫米厚的地层,然后将层逐层拧紧,直到柱的混凝土基础位置。混凝土柱基础浇筑时,采用埋入式柱锚栓或20 mm厚的铁板作固定柱。混凝土基础等级为150μm。

4大跨径桥梁的跨度中心点应高出两端立柱两点的水平线1°。其目的是在满载电缆后保持桥梁水平。大跨度桥梁在地面拼装(无盖板)后,采用吊装设备(吊车吊装、专人吊装)。先安装立柱和接头,再安装电缆(杆)。吊装网桥,吊挂电缆。

5桥梁吊装后,检查吊索(拉杆)受力是否均匀,扣(拉杆)有无松动,调整弹性接头,使其符合统一要求。例如,当使用钢丝绳作为桥梁吊索时,应使用U形夹,一端至少有3-4个卡箍,其间距必须符合标准的要求。

6电缆网桥从室外进入建筑物时,应具有向外的坡度,坡度不应小于1/100或1°高,以防雨水进入室内。(11) 电缆网桥跨越电气设备时,其与电气设备顶部的距离不应小于500mm。

7两组桥梁在同一高度平行敷设时,净距不应小于600mm,并应设置独立的支柱。架设多层桥梁时,可采用一根立柱,但两层之间的净距不应小于300mm,且顶层以上300mm范围内不得有障碍物。大跨度桥梁安装时,采用缆索(杆)吊拉顶桥,桥架与跨中的塔架、拉板连接。桥梁构件之间的连接应采用螺栓与各种支承构件连接,不得采用电焊或气焊(气焊、气锯)。侧边与穿线管连接需开孔时,不得动火(气割),并钻孔,以免损坏防腐层。

8桥架填充系数按30%考虑。网桥安装调整后,铺设电缆,盖好盖子固定,固定吊架上的上梁。跨度大于30m的电缆桥一般采用h200mm桥梯边,长度6-8m。

9单吊点双拉式大跨度桥梁跨度宜在80m以内,由于吊点连接点较少,吊点间距不宜大于18m,影响桥梁挠度。双曲线悬索式大跨度桥梁跨度可达80m以上,由于吊点连接点较多,不会影响桥梁的挠度。但是,吊点之间的连接点之间的距离不应大于8m。
